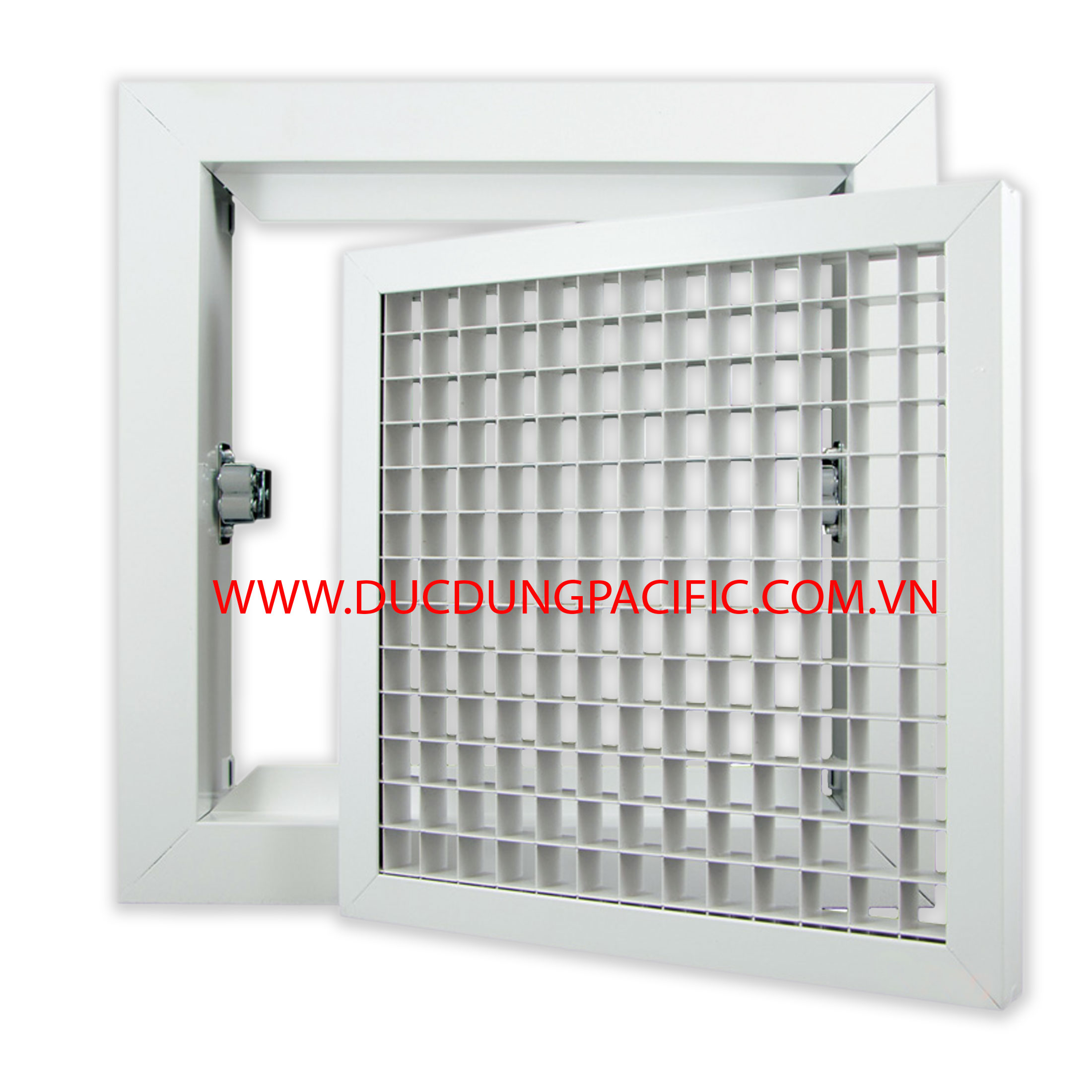

Miệng gió sọt trứng tháo ráp

Mã Sản phẩm: PG-109A

Sản xuất tại: Việt Nam

Giá: Call
Ứng dụng & Đặc điểm:
Lưới dạng sọt trứng 13mm x 13mm x 13mm. Cánh dạng thẳng đứng hoặc nghiệng 45 0
- Ứng dụng: Sử dụng miệng gió hồi
- Vị trí: Gắn trần, gắn vách, gắn trực tiếp ống gió
- Vật kiệu: Nhôm định hình sơn tĩnh điện
- Màu sơn: Trắng RAL 9010 (Có thể tùy chọn)
- Tùy chọn: Phin lọc thô, OBD
- Ưu điểm: Độ thoáng đạt khoảng 90%



Mô tả:
  • Thông thường được dùng để làm cửa hút gió thải toilet.
  • Vị trí lắp đặt trên trần
  • Có thể gắn thêm van điều chỉnh lưu lượng gió.
 Vật liệu – Màu sắc:
- Cánh ( lá ), khung được làm bằng nhôm định hình nhẹ nhưng rất chắc chắn.
- Sản phẩm được phủ sơn tĩnh điện màu trắng sữa hoặc theo yêu cầu của khách hàng.

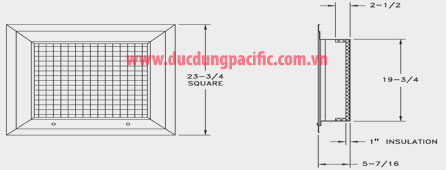

1.Thông số vật lý:

Loại cửa Độ dày KT Cổ KT Ống gió KT    Tường KT mặt
Khung W x H
EAG 1.2 1.0 400 x 150
450 x 150 W + 10 W + 15 W + 30
500 x 150 H + 10 H + 15 H + 30
500 x 200


2.Thông số kỹ thuật:


KT bề mặt (mm) Vận tốc không khí ra khỏi miệng gió (m/s)
Diện tích (m2)   0.5 1 1.5 2 2.5 3 3.5 4 4.5 5
150 x 150
(0.023)
Tiết diện (m2) 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013
Lưu lượng (m3/h) 0.006 0.013 0.019 0.025 0.032 0.038 0.044 0.051 0.057 0.063
23 46 68 91 114 137 159 182 205 228
Khoảng cách (m) 2.1 4.8 7.4 10.0 11.0 13.2 14.0 16.0 18.1 20.1
Độ ồn (dB) < 15 < 15 < 17 < 17 < 19 < 22 < 23 < 26 < 28 < 30

200 x 200
(0.04)
Tiết diện (m2) 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022
Lưu lượng (m3/h) 0.011 0.022 0.033 0.044 0.055 0.066 0.077 0.088 0.099 0.110
40 79 119 158 198 238 277 317 356 396
Khoảng cách (m) 2.0 4.5 4.9 9.3 10.3 12.3 13.0 15.0 16.9 18.7
Độ ồn (dB) < 16 < 17 < 19 < 21 < 21 < 25 < 25 < 30 < 32 < 35

250 x 250
(0.063)
Tiết diện (m2) 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035
Lưu lượng (m3/h) 0.017 0.035 0.052 0.069 0.087 0.104 0.121 0.139 0.156 0.173
62 125 187 249 312 374 437 499 561 624
Khoảng cách (m) 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2
Độ ồn (dB) < 17 < 19 < 20 < 23 < 24 < 27 < 30 < 31 < 35 < 37

300 x 300
(0.09)
Tiết diện (m2) 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050
Lưu lượng (m3/h) 0.025 0.050 0.074 0.099 0.124 0.149 0.173 0.198 0.223 0.248
89 178 267 356 446 535 624 713 802 891
Khoảng cách (m) 2.2 5.0 7.8 10.4 11.5 13.8 14.6 16.7 18.9 20.0
Độ ồn (dB) < 22 < 22 < 26 < 29 < 31 < 35 < 38 < 41 < 43 < 43
